• No intuito de participar de uma competição de robôs ao final do segundo semestre de 2011, nós, alunos de Engenharia de Controle & Automação e Ciências da Computação, construimos nosso primeiro robô!
• Para a primeira tarefa, teríamos de construir um robô que iria competir apenas com si próprio. Utilizando uma quantidade limitada de sensores, materiais como um kit LEGO DACTA, uma HandyBoard (sistema microcontrolador 6811), solda, cola quente, e outras coisas mais, deveríamos montá-lo e programá-lo para a tarefa exigida. Sua missão seria então percorrer 3 vezes consecutivas um quadrado de aresta de 30cm e 3 vezes consecutivas um círculo de raio igual a 30cm, delimitando a sua trajetória com uma caneta em uma superfície plana revestida de papel kraft.
• O resultado foi que conseguimos realizar a tarefa! Construimos um robô com precisão bastante aceitável, tendo em vista algumas limitações obtidas, que através do controle PD, podia “contar seus passos” e definir sua trajetória, direção e sentido, para concretizar o objetivo final!

• O MIBr (Made in Brasil) foi baseado na HandyBug similar ao 9645, porém foram feitas algumas modificações no intento de adaptar a montagem às peças existentes no kit e demais fatores que explicitamos adiante.

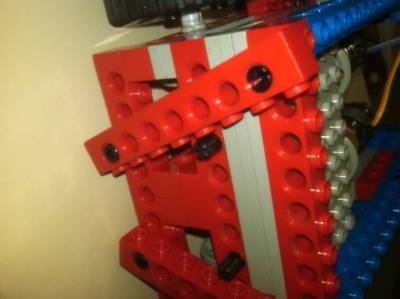

• Adotamos a idéia de reforçar a estrutura colocando peças na diagonal presas por pinos LEGO e entrecruzamos as peças de forma que mais peças presas entre si.

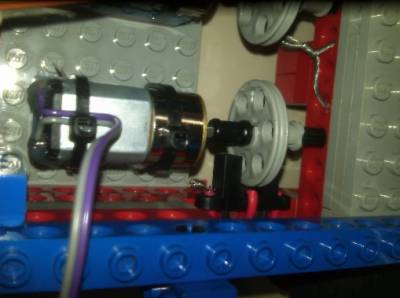

• Os motores utilizados não são LEGOS por natureza (foram adaptados para serem utilizados como tal). Dessa forma, existem algumas braçadeiras que impossibilitam o encaixe perfeito entre as peças do kit.

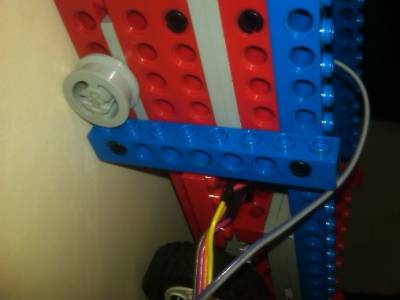

• Como sensor, foi utilizada uma roda vazada de 6 furos em cada eixo do motor e um par emissor-receptor óptico. Assim foi montado um encoder a fim de medir a velocidade angular do eixo do motor e dessa forma, de cada roda.

• A princípio utilizamos duas rodas traseiras médias e duas rodas dianteiras pequenas e lisas para que não influenciassem muito no movimento. Porém, percebemos que o atrito gerao pelas rodas dianteiras era bem considerável e decidimos optar pelo uso de uma rodinha “roll-on”. Abaixo seguem as montagens com a primeira e a segunda estrutura das rodas dianteiras.

• Para verificarmos a trajetória do robô, fixamos um pincel alinhado com o eixo do MIBR. Deixamos de forma que não encostasse muito na superfície (apenas tocasse) para não interferir no movimento correto.

• Utilizamos 2 motores que acionam cada uma das rodas traseiras e um encoder medindo diretamente a velocidade de cada motor. Dessa forma, é possível controlar cada motor separadamente (os motores têm parâmetros diferentes e portanto respostas diferentes para uma mesma entrada. Precisam ser trabalhados de maneira isolada, pois uma mesma potência gera velocidades diferentes.). No item relacionado a análises, segue o estudo feito para relacionar algumas velocidades às potências exigidas por cada um dos motores.

• Para garantir melhor mobilidade para o robô, utilizamos uma roda do tipo “roll-on”, cujo atrito é bem menos que as rodinhas tradicionais.

• Foi feita a redução do motor para as rodas por meio de uma engrenagem de 24 dentes e utilizamos rosca sem fim com eixo bi-apoiado. Apesar de ela ser ineficiente por desgastar as peças mais facilmente, no nosso projeto foi necessária.

• Optamos pela técnica de controle PD, em que um ganho é proporcional ao erro da distância percorrida em relação à referência, assim como um outro ganho (ganho derivativo) é proporcional ao erro relativo à velocidade.

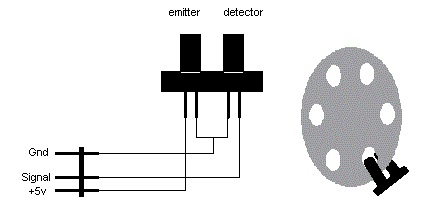

• Como foi dito, o sensor utilizado foi o shaft encoder. Consiste de um círculo com furos espaçados igualmente ao longo do comprimento e um par de emissor-receptor óptico. O círculo e o par é alinhado de forma que o emissor emite luz continuamente, mas o receptor só recebe a luz quando passa um furo do círculo entre ambos. A figura abaixo explica melhor esse mecanismo:

• O centro do círculo fica preso ao eixo do motor, dessa forma, gira com a mesma velocidade angular do mesmo. Para saber a distância percorrida, basta saber que cada 6 pulsos equivalem a uma volta, cuja distância correspondente percorrida é dada pelo comprimento do círculo (2*pi*raio). Para encontrar a velocidade, basta saber quantos pulsos foram percebidos pelo emissor em determnado intervalo de tempo.

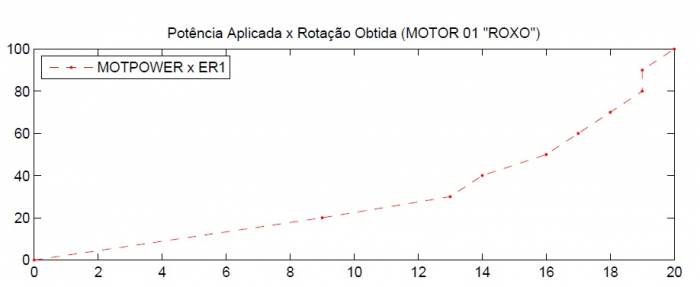

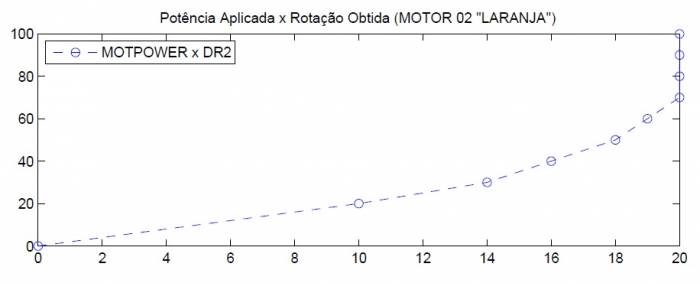

• Foram feitos testes dos motores a fim de gerar uma tabela relacionando potência a velocidade (em rps). O teste foi feito para cada um dos motores separadamente, pois como já foi dito, os rendimentos são diferentes.
• Assim obteve-se os seguintes dados:

• Também foram realizados testes para saber o erro entre a distância desjada e a obtida para alguns valores de velocidade requeridos:

• O controle é bem dinâmico. Essa tabela foi passada à memória da handyboard, de forma que a cada velocidade desejada, é aplicada a respectiva potência exigida. Assim, através do valor do erro, temos o quanto desejamos modificar para atingirmos o valor de referência.

• Foram tomados os devidos cuidados em relação às características do ambiente (por exemplo, o chão do robô não pode ter buraco que impeça sua trajetória). Assim, ao fim desse projeto inicial, nosso robô fez 3 círculos e 3 quadrados com precisão considerável. O erro não foi desprezível, mas o resultado foi considerado aceitável para essa primeira fase.
• Nos próximos pretendemos aperfeiçoar o controle e a estrutura para reduzir esse erro. Além de introduzir novos sensores aumentando sua funcionalidade.

• Foram implementadas as funções básicas de girar para direita, girar para a esquerda, dar ré e seguir em linha reta. Além dessas, também existem as funções para que o nosso robô faça círculo e quadrado. Existe um trecho dedicado ao controle PD.
• O quadrado é realizado com a chamada da função de seguir em linha reta seguida da função de girar para a direita. No caso do círculo, são feitas mais algumas contas, pois a roda de dentro deve percorrer uma distância menor que a roda de fora. Portanto, a roda de dentro deve ter uma velocidade menor que a de fora. Finalmente, a potência dirigida deve ser proporcional a cada uma das velocidades desejadas para cada roda, respeitando as relações estabelecidas e explicitadas nos itens anteriores.

/*************************** madeinbrasil.c ********************************/
/*
  Test program for Handy Board

  version 1.7 1/05
  testmotors() updated to reduce strain on HB motor drivers

  version 1.6 1/04
  CMUcam test updated to use new library and serial handlers

  version 1.5 5/03
  Expanded by Dan Gates to add the CMUcam comm test.
  Reqires serial.icb to be in the same directory.

  version 1.4 1/02
  Changed by Randy Sargent for IC 4.0 and to include srf04 sonar test.

  version 1.3 1/01
  Changed by Anne Wright for Botball to allow selecting which test
  using the knob.  Program previously called hb-expbd-test.c.  Also
  includes hbmenu.c.

  version 1.2 11/00
  tests IR emitter -dpm

  version 1.1 7/98
  Expanded by Dave Miller 7/13/98 dmiller@kipr.org
  to include servo  and to handle menuing.

  version 1.0 -- 26 nov 95
  Fred G. Martin (fredm@media.mit.edu)

*/
/* Parametros medidos:
 - Diametro da Roda: 43 [mm]
 - Distancia mais curta entre o Eixo-Motor ate sua respectiva roda: 35 [mm]
 - Distancia entre as duas rodas: 105 [mm]

   Extras:
 1) Voltas necessarias para alcancar 30cm: 300/(2*PI*RAIO_RODA) [mm]
 2) Num. Voltas x 24 dentes x 6 = Num. Passos necessarios
*/

//Parmetros modificveis
#define RAIO_RODA    21.5                      //Raio efetivo da roda+pneu em milmetros [mm]
#define PULSOS_VOLTA 12.0*24.0                 //De acordo com o disco do shaft encoder->6*2=12

//Parametros no-modificveis
#define PI        3.1416                      //Constante PI
#define REDUCAO   24.0                        //Reducao do motor ate a roda devido as engrenagens
#define VOLTA     (2.0*PI*(float)RAIO_RODA)   //Perimetro da roda [mm]
#define DX        VOLTA/(PULSOS_VOLTA)        //Menor delta de deslocamento [mm]

#define BITOLA    121.0                       //Distancia entre rodas [mm]
#define MM300     300.0

#define MOTOR_RPS  (int)(140/(REDUCAO*60))    //Rotacoes por segundo do motor utilizado [rps]
#define MOTOR_1    2                          // Amarelo lado visor LCD/Laranja
#define MOTOR_2    3                          // Roxo lado visor LCD/Cinza

#define ENCODER_1  0
#define ENCODER_2  1

#define RPSID1     18                         //Velocidade do motor1 em RPS (default: 18)
#define RPSID2     18                         //Velocidade do motor2 em RPS

#define MOVE       0                          //Vai para frente ou faz curva
#define RIGHT      1                          //Go to right
#define LEFT       2                          //Go to left

#define KP 1                                   //Parmetro de controle Kp
#define KD 0.01                                //Parametro de controle Kd

// Programa exemplo
#define TESTNUM 8

#use "cmucamlib.ic"

char buff[11];


void main()
{
    char a[TESTNUM][16]={"Menu: Frente","Menu: Quadrado","Menu: Circulo",
          "Menu: Direita", "Menu: Esquerda", "Menu: Re", "Menu: Mission", "Menu: RPSxPower"};

    printf("Grupo MIB:      Aperte START! %f ** %f",DX,PULSOS_VOLTA);
    while(!start_button());
    printf("Gire o KNOB para selecionar   \n");
    sleep(1.0);

    // Habilita encoder do canal 0
    enable_encoder(0);
    // Habilita encoder do canal 1
    enable_encoder(1);

    while(1) {
        int sel;
        printf("Gire o KNOB para selecionar   \n");
        sleep(0.5);

        sel = select_string(a,TESTNUM);
        if(sel==0) Go(MM300);
        else if(sel==1) RightSquare(MM300);
        else if(sel==2) Circle(MM300);
        else if(sel==3) Right();
        else if(sel==4) Left();
        else if(sel==5) Go(-MM300);
        else if(sel==6) missionImpossible();
        else if(sel==7) mapcalibration();
        else if(sel==8) break;
    }
    printf("Pronto!\n");
}

//Desliga os motores
void StopMotors()
{
    motor(MOTOR_1,0);
    motor(MOTOR_2,0);
    alloff();
}

//Funo de ramp up e ramp down para motores
//Obs.: Aumenta/Diminui gradativamente a velocidade do motor em 1s
void StartMotors(int speed1, int speed2)
{
    int i;
    int power1, power2;
    power1 = (speed1/10);
    power2 = (speed2/10);
    for (i=0;i<=10;i++)
      {
        motor(MOTOR_1,i*power1); //Gira motor 1 com i*int(speed2/10) de velocidade
        motor(MOTOR_2,i*power2); //Gira motor 2 com i*int(speed2/10) de velocidade
        msleep(200L);            //Aguarda movimento mecnico
    }
}

//Gira para a direita
void Gira360()
{
    float dist=0.0;
    printf("Gira 360!\n");    //Imprime Status
    reset_encoder(0);
    StartMotors(50,-50);      //Liga os motores e gira para a direita
    while(dist <=(BITOLA*PI))    //uma volta = 360 graus
      {
        if(stop_button())
          { break;}
        dist = (float)read_encoder(0);
        dist = (dist*DX);       //Calcula a distancia percorrida
        printf("Dist.: %f mm\n",dist);
        msleep(100L);
    }
    StopMotors();             //Desliga os motores
}


//Gira para a direita
void Right()
{
    float dist1=0.0, dist2=0.0;
    int  erroant1=0, erroant2=0,encsum1=0,encsum2=0;

    printf("Direita!\n");     //Imprime Status
    reset_encoder(0);
    reset_encoder(1);
    //StartMotors(100,-80);      //Liga os motores e gira para a direita
    //motor(MOTOR_1,100);
    //motor(MOTOR_2,-80);

    while((dist1 < (((float)BITOLA*0.94*(float)(PI))/4.0)) || (dist2 <(((float)BITOLA*0.94*(float)(PI))/4.0)))    //Meia volta = 90 graus
      {
        PDControl(20,20,&erroant1,&erroant2,RIGHT);

        encsum1 = encsum1 + read_encoder(0);
        encsum2 = encsum2 + read_encoder(1);         //soma acumulativa dos encoders

        reset_encoder(0);
        reset_encoder(1);

        dist1 = ((float)(encsum1))*DX;       //Calcula a distancia percorrida
        dist2 = ((float)(encsum2))*DX;
        printf("Dist1.: %f mm    Dist2.: %f mm\n",dist1,dist2);       //Imprime distancia percorrida
        msleep(30L);                         //Aguarda movimento mecanico
    }
    //Quando a distncia x for alcancada
    StopMotors();                                                //Desliga os motores
    sleep(0.5);                                                  //Aguarda movimento mecnico

    dist1 = ((float)(encsum1))*DX;       //Calcula a distancia percorrida
    dist2 = ((float)(encsum2))*DX;
    printf("D1.: %f mm D2.: %f mm\n",dist1,dist2);       //Imprime distancia percorrida
    sleep(0.5);
    reset_encoder(0);
    reset_encoder(1);
    //printf("Parado.\n");                  //Imprime Status
    //while(!stop_button());
}

//Gira para a esquerda
void Left()
{
    float dist=0.0;
    int  erroant1=0, erroant2=0,encsum=0;

    /*teste*/
    int enc1sum=0,enc2sum=0;


    printf("Esquerda!\n");   //Imprime Status
    reset_encoder(0);
    reset_encoder(1);
    //StartMotors(-100,80);     //Liga os motores e gira para a esquerda
    //motor(MOTOR_1,-100);
    //motor(MOTOR_2,100);

    while((dist <= (((float)BITOLA*(float)(PI))/4.0) ))    //Meia volta = 90 graus
      {
        PDControl(18,18,&erroant1,&erroant2,LEFT);

        //encsum = encsum + read_encoder(0) + read_encoder(1);         //soma acumulativa dos encoders

        enc1sum = enc1sum + read_encoder(0);
        enc2sum = enc1sum + read_encoder(1);

        reset_encoder(0);
        reset_encoder(1);

        dist = (float)((enc1sum + enc2sum)/2)*DX;    //Calcula a distancia percorrida
        printf("Dist.: %f mm\n",dist);       //Imprime distancia percorrida
        msleep(30L);                        //Aguarda movimento mecanico


    }                        //Gira at completar meia volta en cada roda
    //Quando a distncia x for alcancada
    StopMotors();                                                //Desliga os motores
    sleep(1.0);                                                  //Aguarda movimento mecnico
    //encsum = encsum + read_encoder(0) + read_encoder(1);         //soma acumulativa dos encoders
    enc1sum = enc1sum + read_encoder(0);
    enc2sum = enc1sum + read_encoder(1);
    dist = (float)((enc1sum+enc2sum)/2)*DX;    //Calcula a distancia percorrida
    printf("Dist.: %f mm\n",dist);       //Imprime distancia percorrida

    reset_encoder(0);
    reset_encoder(1);
    //printf("Parado.\n");                  //Imprime Status
    //while(!stop_button());
}

//Desloca para frente x unidades de distncia [mm]
void Go(float x)
{
    int enc1=0, enc2=0, speed1, speed2;
    float dist=0.0;
    int erroant1=0, erroant2=0,encsum=0;

    // Habilita encoder do canal 0
    reset_encoder(0);
    reset_encoder(1);

    if(x>=0.0)
      { printf("Indo pra frente!\n");  //Imprime Status
        //StartMotors(100,80);          //Liga os motores
        motor(MOTOR_1,100);
        motor(MOTOR_2,80);
    }
    else{
        printf("Indo pra Tras!\n");    //Imprime Status
        StartMotors(-100,-80);        //Liga os motores
    }

    while ((dist<x))       //Enquanto dist<x e nao pressionar stop
      {
        PDControl(20,20,&erroant1,&erroant2,MOVE);

        encsum = encsum + read_encoder(0) + read_encoder(1);         //soma acumulativa dos encoders

        reset_encoder(0);
        reset_encoder(1);

        dist = (float) ((encsum)/2)*DX;    //Calcula a distancia percorrida
        printf("Dist.: %f mm\n",dist);       //Imprime distancia percorrida
        msleep(30L);                        //Aguarda movimento mecanico

    }
    //Quando a distncia x for alcancada
    StopMotors();                                                //Desliga os motores
    sleep(1.0);                                                  //Aguarda movimento mecnico
    encsum = encsum + read_encoder(0) + read_encoder(1);         //soma acumulativa dos encoders
    dist = (float)(encsum/2)*DX;    //Calcula a distancia percorrida
    printf("Dist.: %f mm\n",dist);       //Imprime distancia percorrida
    while(!stop_button());
    reset_encoder(0);
    reset_encoder(1);
    //printf("Parado.\n");                  //Imprime Status
    //while(!stop_button());
}

void PDControl(int encid1, int encid2, int *erroant1, int *erroant2, int tipo)
{
    int enc1=0, enc2=0;
    int erro1=0, erro2=0;
    int i, pterm1, pterm2, dterm1, dterm2;
    int speed1=0,speed2=0;
    int curve1[9]={9,13,14,16,17,18,19,19,20};
    int curve2[9]={10,14,16,18,19,20,20,20,20};

    enc1 = read_encoder(0);
    enc1 = 5*enc1; //*5 = 30*enc1/6
    enc2 = read_encoder(1);
    enc2 = 5*enc2;

    erro1 = (encid1-enc1);
    erro2 = (encid2-enc2);

    pterm1 = (int)((float)KP*(float)erro1+0.5);
    pterm2 = (int)((float)KP*(float)erro2+0.5);

    dterm1 = (int) ((float)KD*(float)(erro1-*erroant1)+0.5);
    dterm2 = (int) ((float)KD*(float)(erro2-*erroant2)+0.5);

    *erroant1 = erro1;
    *erroant2 = erro2;

    /*
    integ = integ+erro;
    deriv = (erro/tempo) - deriv;
    */

    enc1 = encid1+pterm1+dterm1;
    enc2 = encid2+pterm2+dterm2;

    //relacao enc e speed
    for(i=0;i<9;i++)
      {
        if(enc1>=curve1[i])
          speed1=i*10+20;
        if(enc2>=curve2[i])
          speed2=i*10+20;
    }

    //Saturacao dos valores (manter por seguranca)
    if (speed1<-100)
      speed1=-100;
    if(speed1>100)
      speed1=100;
    if(speed2<-100)
      speed2=-100;
    if(speed2>100)
      speed2=100;

    switch(tipo)
      {
        case 0: //Frente ou curva
          motor(MOTOR_1,speed1);
        motor(MOTOR_2,speed2);
        break;
        case 1: //Direita
          motor(MOTOR_1,speed1);
        motor(MOTOR_2,-speed2);
        break;
        case 2: //Esquerda
          motor(MOTOR_1,-speed1);
        motor(MOTOR_2,speed2);
        break;
        default: {
            printf("Switch error!\n");
            break;
        }
    }

}

//Desenha um quadrado de lado x mm girando para a direita
void RightSquare(float x)
{
    int i=1;
    while((i<13))
      { Go(x);    //Desloca x mm pra frente
        Right();  //Gira 90 graus para a direita
        if(stop_button())
          break;
        i++;
    }
}

//Desenha um crculo de raio x mm
void Circle(float x)
{
    float dist=0.0;
    float L1=0.0,L2=0.0;
    int encsum=0,erroant1=0,erroant2=0;
    int pid=0;
    pid = start_process(missionImpossible());

    L1 = x-(BITOLA/2.0);   //Comprimento do arco da roda interna [mm]
    L2 = x+(BITOLA/2.0);   //Comprimento do arco da roda EXTERNA [mm]

    while((dist<=3.0*(2.0*PI*x)))
      {
        PDControl((20),((int)(20.0*(L1/L2)+0.5)),&erroant1,&erroant2,MOVE);

        encsum = encsum + read_encoder(0) + read_encoder(1);         //soma acumulativa dos encoders

        reset_encoder(0);
        reset_encoder(1);

        dist = (float) ((encsum)/2)*DX;    //Calcula a distancia percorrida
        printf("Dist.: %f mm\n",dist);       //Imprime distancia percorrida
        msleep(30L);                        //Aguarda movimento mecanico

        if(stop_button())
          break;

    }
    //Quando a distncia x for alcancada
    StopMotors();                                                //Desliga os motores
    sleep(1.0);                                                  //Aguarda movimento mecnico
    encsum = encsum + read_encoder(0) + read_encoder(1);         //soma acumulativa dos encoders
    dist = (float)(encsum/2)*DX;    //Calcula a distancia percorrida
    printf("Dist.: %f mm\n",dist);       //Imprime distancia percorrida

    reset_encoder(0);
    reset_encoder(1);
    kill_process(pid);
    //printf("Parado.\n");                  //Imprime Status
    //while(!stop_button());

}

void testmotors(void)
{
    int pulsos1,rps1;
    int pulsos2,rps2;
    int aux = 0;
    int cont=2;

    printf("Testando motor, HoldSTOP para finalizar.   \n");

    for(cont=1;cont<11;cont++)
      {
        motor(MOTOR_1,cont*10);
        motor(MOTOR_2,cont*10);

        while ((!stop_button())||(aux<=10))
          {
            reset_encoder(0);
            reset_encoder(1);
            msleep(500L);
            // Le o numero de pulsos
            pulsos1 = read_encoder(0);
            rps1 = 2*pulsos1/6;
            pulsos2 = read_encoder(1);
            rps2 = 2*pulsos2/6;
            aux = aux+1;
            printf("RPS1: %d         RPS2: %d \n",rps1,rps2);
        }

        StopMotors();
        beep();
        msleep(500L);
    }
    StopMotors();
    beep();
}

//Mapeamento da tabela de controle
void mapcalibration()
{
    //
    float rps1=0.0,rps2=0.0;
    int pulsos1=0, pulsos2=0;
    int i=0,k=0;

    for(i=10;i<101;i++)
      {
        while(k<(2*3)) // k < 2*[N segundos]
          {
            //Limpa contadores de encoder
            reset_encoder(0);
            reset_encoder(1);

            //define potencia do motor
            motor(MOTOR_1,i);
            motor(MOTOR_2,i);

            msleep(500L);
            // Le o numero de pulsos
            pulsos1 = read_encoder(0);
            rps1 = (float)(pulsos1)/3.0;
            pulsos2 = read_encoder(1);
            rps2 = (float)(pulsos2)/3.0;
            printf("S1: %f  S2: %f *i: %d\n",rps1,rps2,i);
            beep();
            k++;
        }
        k=0;
    }

}

void missionImpossible()
{
    float B = 493.88;
    float Bb= 466.16;
    float E = 659.25;
    float G = 783.99;
    float G_Grave = 392.00;
    float A = 880.00;
    float A_Grave = 440.00;

    float D  = 587.33;
    float Eb = 622.25;

    int i=0;

    for(i=0;i<5;i++)
      {

        if(stop_button())
          break;
        //1
        tone(E,0.5);
        tone(E,0.5);
        sleep(0.05);

        tone(G,0.3);
        tone(A,0.3);

        tone(E,0.5);
        tone(E,0.5);
        sleep(0.05);

        tone(D,0.3);
        tone(Eb,0.3);

        //2
        tone(E,0.5);
        tone(E,0.5);
        sleep(0.05);

        tone(G,0.3);
        tone(A,0.3);

        tone(E,0.5);
        tone(E,0.5);
        sleep(0.05);

        tone(D,0.3);
        tone(Eb,0.3);

        //3
        tone(G,0.2);
        tone(E,0.2);
        tone(B,1.0);
        sleep(0.25);


        //4
        tone(G,0.2);
        tone(E,0.2);
        tone(Bb,1.0);
        sleep(0.25);

        //5
        tone(G,0.2);
        tone(E,0.2);
        tone(A_Grave,1.0);
        sleep(0.25);

        tone(G_Grave,0.2);
        tone(A_Grave,0.2);
        sleep(0.25);

    }

}

void hb_ir_transmit_on()
{
    bit_set(0x1000,0b01000000);
}



/****************************** hbmenu.c ********************************/
/* Menu functions which also allow variables to be set via the knob
   and selection buttons

   Version 1.0
   Written for MIT 6.270 contest by Anne Wright 11/14/1991

   Version 2.0
   Converted for Handy Board for Botball by Anne Wright 1/13/2001
*/

/* abstractions for chosen_button */
#define NEITHER_B 0
#define START_B  1
#define STOP_B  2

/* abstractions for wait_button */
#define UP_B      3
#define DOWN_B    4
#define CYCLE_B   5

/*****************************button routines*************************/
/* Return minimum of two integers */
/* defined in cmucam3.ic which is loaded by this file -dpm 1/03
int min(int a,int b)
{
    if(a<b)
      return(a);
    else
      return(b);
}
*/
/* Return minimum of two floats */
float fmin(float a,float b)
{
    if(a<b)
      return(a);
    else
      return(b);
}

/* Returns which button is depressed using definitions above.  If
   both are pressed, start has precedence */
int chosen_button()
{
    if(start_button())
      return START_B;
    else if(stop_button())
      return STOP_B;
    else
    return NEITHER_B;
}

/* wait until button is depressed(DOWN_B), released(UP_B), or
   both(CYCLE_B) and return which button if any activated the
   sequence */

int wait_button(int i)
{
    if(i==DOWN_B){
        while(!(start_button() || stop_button()));
        return chosen_button();
    }
    else if (i==UP_B) {
        int b;
        b=chosen_button();
        while(start_button() || stop_button());
        return b;
    }
    else {
        int b;
        while(!(start_button() || stop_button()));
        b=chosen_button();
        while(start_button() || stop_button());
        return b;
    }
}

/********************* Knob to Number routines*****************************/

/* Returns an integer value from min_val to max_val based on the current
   position of the knob */
int knob_int_value(int min_val,int max_val)
{
    int val, coarseness=(255)/(max_val-min_val),selection;

    val=min((knob())/coarseness+min_val,max_val);
    return min(val,max_val);
}

/* Returns an float value from min_val to max_val based on the current
   position of the knob */
float knob_float_value(float min_val,float max_val)
{
    float val, coarseness=(255.)/(max_val-min_val),selection;
    val=fmin(((float)knob())/coarseness+min_val,max_val);
    return fmin(val,max_val);
}

/******************** Menu selection routines ****************************/

/* While waiting for a button press, display the string passed in and
   the val, the integer value betwen min_val and max_val for the knob.
   If the button pressed is the start button, returns the final value
   of val.  If the button pressed is the stop button, returns -1.  */
int select_int_value(char s[],int min_val,int max_val)
{
    int val, button;

    printf("%s %d to %d\n",s,min_val, max_val);
    sleep(0.8);

    /* Wait until no button is pressed */
    wait_button(UP_B);

    /* While no button is pressed, display the string passed in and the
       current value of val */
    while((button = chosen_button())==NEITHER_B) {
        val=knob_int_value(min_val,max_val);
        printf("%s %d\n",s,val);
        msleep(100L);
    }

    /* Wait until no button is pressed */
    wait_button(UP_B);

    if(button==STOP_B)
      return(-1); /** -1 means stop pressed -- do not reset value **/
    else
      return(val); /* Stop not pressed, return val */
}

/* While waiting for a button press, display the string passed in and
   the val, the float value betwen min_val and max_val for the knob.
   If the button pressed is the start button, returns the final value
   of val.  If the button pressed is the stop button, returns -1.  */
float select_float_value(char s[],float min_val,float max_val)
{
    float val;
    int button;

    printf("%s %f to %f\n",s,min_val, max_val);
    sleep(0.8);

    /* Wait until no button is pressed */
    wait_button(UP_B);

    /* While no button is pressed, display the string passed in and the
       current value of val */
    while((button = chosen_button())==NEITHER_B) {
        val=knob_float_value(min_val,max_val);
        printf("%s %f\n",s,val);
        msleep(100L);
    }

    /* Wait until no button is pressed */
    wait_button(UP_B);

    if(button==STOP_B)
      return(-1.0); /** -1 means stop pressed -- do not reset value **/
    else
      return(val); /* Stop not pressed, return val */
}

/* While waiting for a button press, display the string from the array
   of strings passed in which corresponds to the current position of
   the knob (see select_int_value).  If the button pressed is the
   start button, returns the index of the string selected (0 to n-1).
   If the button pressed is the stop button, returns -1.  */
int select_string(char choices[][],int n)
{
    int selection,last_selection=-1,button;

    if(n>_array_size(choices))
      n=_array_size(choices);


    /* Wait until no button is pressed */
    wait_button(UP_B);

    /* While no button is pressed, display the string from the array
       of strings passed in which corresponds to the current position
       of the knob */
    while((button = chosen_button())==NEITHER_B) {
        selection=knob_int_value(0,n-1);
        if(selection!=last_selection) {
            printf("%s\n",choices[selection]);
            msleep(150L);
            last_selection=selection;
        }
    }

    /* Wait until no button is pressed */
    wait_button(UP_B);

    if(button==STOP_B)
      return(-1); /** -1 means stop pressed -- do not reset value **/
    else
      return(selection); /* Stop not pressed, return val */
}

/*
 * Local variables:
 *  comment-column: 40
 *  c-indent-level: 4
 *  c-basic-offset: 4
 * End:
 */
