TRABALHO PRÁTICO 1
OBJETIVO
O objetivo deste primeiro TP é a familiarização do grupo com o bloco de programação, Handy-board, a montagem de estruturas mecânicas e mecanismos fazendo uso do kit LEGO dacta. Deve-se fazer a montagem de um robô similar ao HandyBug apresentado por Fred Martin em Robotic Explorations, ([Martin] pg. 30-51). O robô deve descrever uma trajetória circular de raio igual a 30cm bem como uma trajetória quadrada de 30cm de lado.
DESENVOLVIMENTO
Montagem do Robô
Iniciamos a montagem do HandyBug conforme apresentado em ([Martin] pg. 30-51), porém, foi necessário fazer algumas adaptações ao desenvolver da montagem devido às diferenças entre as peças presentes no nosso kit LEGO e as peças apresentadas no livro.

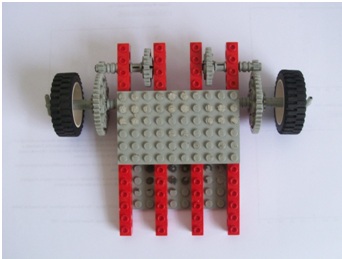

Montagem da Redução conforme HandyBug
Reforço para estrutura Mecânica do Robô
Prosseguindo a montagem do robô, utilizamos para sua sustentação frontal um rolon encontrado em produtos de higiene pessoal, adaptado para ser fixado em estruturas LEGO. Esse dispositivo permite que o robô se desloque em qualquer direção sem que haja grandes interferências devido ao atrito. Outras formas de sustentação foram testadas, porém, a que se mostrou mais adequada nesse momento foi a utilização do rolon. Os motores foram fixados na estrutura do robô através de adaptações de peças LEGO. Aos eixos dos motores foram instaladas engrenagens sem-fim, que transmitem o torque às engrenagens montadas na estrutura do robô. Terminada a montagem dos mecanismos conforme a descrito acima, posicionamos a handy-board sobre o robô e verificamos que o seu peso estava fazendo com que uma engrenagem entrasse em contato com a superfície, inviabilizando assim, o uso da roda de menor diâmetro como montada no HandyBug. Para resolver o problema, utilizamos uma roda de maior diâmetro, encontrada em nosso kit LEGO.
Vista lateral do robô
Vista Superior, detalhe do posicionamento dos Motores
Detalhe posicionamento dos motores e reduções instalados no robô
Iniciado os testes de deslocamento do robô, verificamos que o mesmo se encontrava bastante instável e, dentre as variáveis que poderíamos intervir, estava a estrutura mecânica. Decidimos então melhorar o apoio do robô na superfície adicionando mais uma roda ao eixo traseiro e fazendo um apoio do tipo bi-apoiado para o mesmo. Verificamos que o robô se manteve muito mais estável após essas modificações mecânicas, chegando assim a uma versão atual do robô. Essa ainda possui uma estrutura de fixação para a Handy-Board e para a caneta utilizada nos testes de locomoção. Segue abaixo imagens da versão final do robô.
Estrutura de apoio para os eixos traseiros
Roda Adicional, Estrutura de Apoio eixo traseiro e fixação da handy-board.
Estrutura de fixação da caneta
Relação de Transmissão- Caixa de Engrenagens
Testes
Iniciamos os testes acionando os motores para fazer com que o robô se deslocasse em uma trajetória retilínea. Verificamos que os motores, apesar de serem de mesmo modelo, apresentavam características diferentes, o que conferia ao robô diferentes velocidades em cada eixo. Foi necessário fazer calibrações sobre a potência aplicada a cada motor para conferir às rodas velocidades iguais, de modo que a trajetória desejada fosse efetuada.

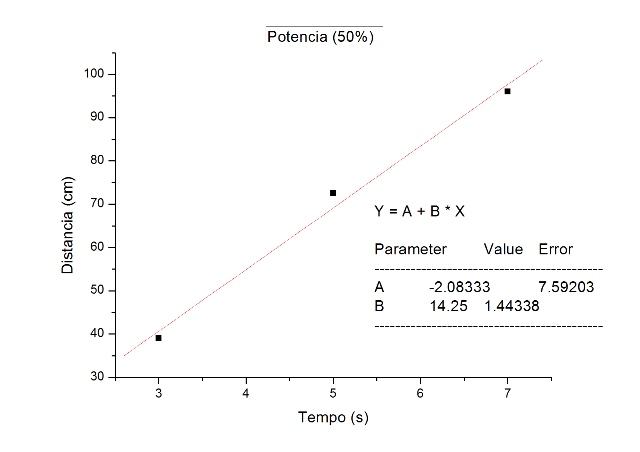

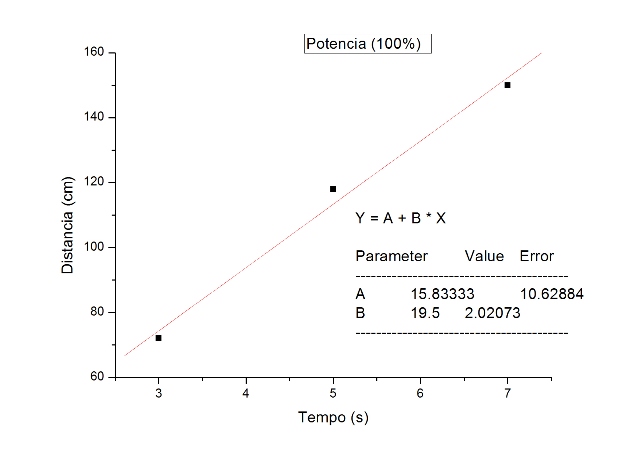

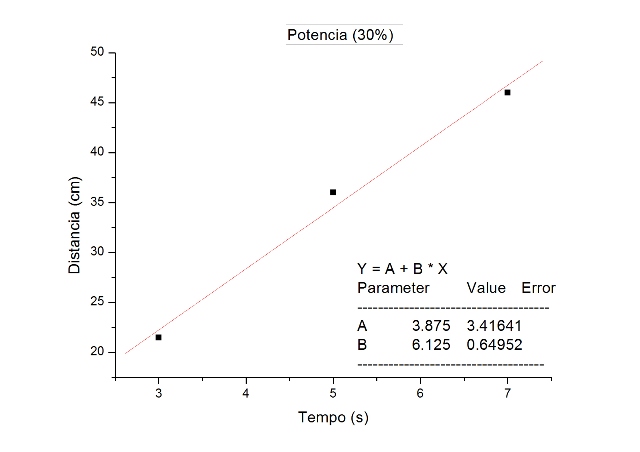

Foram efetuados testes de translação para trajetória retilínea com três potências diferentes, 30%, 50% e 100%, conforme mostrado abaixo:
Potência = 30% (RE=27/RD=30) | |||||||
---|---|---|---|---|---|---|---|
Tempo | d1 (cm) | d2 (cm) | d3 (cm) | d4 (cm) | d5 (cm) | MEDIA | DESVIO PADRÃO |
3s | 21,70 | 21,50 | 21,50 | 21,60 | 21,40 | 21,54 | 0,114 |
5s | 36,40 | 35,50 | 36,00 | 36,30 | 37,30 | 36,30 | 0,659 |
7s | 46,00 | 46,50 | 46,30 | 47,00 | 46,00 | 46,36 | 0,416 |
Potência = 50% (RE=45/RD=49) | |||||||
---|---|---|---|---|---|---|---|
Tempo | d1 (cm) | d2 (cm) | d3 (cm) | d4 (cm) | d5 (cm) | MEDIA | DESVIO PADRÃO |
3s | 39,50 | 39,00 | 39,50 | 39,00 | 39,00 | 39,20 | 0,234 |
5s | 73,00 | 73,00 | 73,50 | 73,00 | 71,60 | 72,82 | 0,716 |
7s | 96,00 | 75,00 | 97,00 | 95,00 | 96,00 | 95,80 | 0,837 |
Potência = 100% (RE=90/RD=100) | |||||||
---|---|---|---|---|---|---|---|
Tempo | d1 (cm) | d2 (cm) | d3 (cm) | d4 (cm) | d5 (cm) | MEDIA | DESVIO PADRÃO |
3s | 72,00 | 72,00 | 72,00 | 72,00 | 72,00 | 72,00 | 0,000 |
5s | 118,00 | 118,50 | 118,50 | 118,00 | 117,50 | 118,10 | 0,418 |
7s | 150,50 | 151,00 | 149,50 | 150,00 | 150,30 | 150,26 | 0,559 |
Para rotação escolhemos de utilizar a potência igual a 30%, que nos pareceu mais suave para fazer as curvas
Potência = 100% (RE=32/RD=26) | |
---|---|
Tempo (s) | θ (º) |
0,85 | 45 |
1,75 | 90 |
3,45 | 180 |
Marcas Realizadas pelos testes de Translação e Rotação
Calibrando Robô para testes
Tarefas
Conhecendo as características do Robô através dos testes, fizemos a programação do mesmo para efetuar as tarefas propostas no TP, que eram: fazer uma trajetória circular com raio de 30cm e uma trajetória quadrangular com 30cm de lado. Segue imagens das marcas efetuadas pelo robô na calibração do programa para execução das tarefas.
Marcas efetuadas nos testes de trajetória circular
Marca efetuada durante teste da trajetória quadrangular
Video gravado durante realização de testes
CONCLUSÃO
Os objetivos do trabalho prático, adquirir uma certa familiaridade com as peças, motores, mecanismos de acionamento, programação da Handy-Board e a realização dos testes e das tarefas foram efetuados satisfatoriamente . Durante a realização do TP não foi instalado sensores no robô, logo não foram implementada nenhuma forma de controle, sendo assim constatamos que o controle de trajetória sem o uso de sensores é uma tarefa muito complicada uma vez que o comportamento do robô depende de muitas variaveis além do simples acionemento de motores. O Robô conseguiu realizar bem os testes apesar de pequenos desvios que foram considerados aceitaveis para um mecanismo sem nenhuma forma de controle.
ANEXO
Em anexo cópia do relatório em formato PDF. tp1grupo4.pdf
