Iniciando o uso com a impressora 3D do Verlab

Software indicado pela Equipe Verlab/J

  • Idea Maker (Linux, Wwindows, MacOS)
    Indicado pelos mais experientes em impressão 3D na equipe Verlab por ter melhores resultados de fatiamento e maior flexibilidade de configurações se comparado ao repetier host e ao cura engine
    https://www.raise3d.com/pages/download



Perfil de fatiamento para IdeaMaker (Ubuntu 16+) - Testados e Usados pela Equipe Verlab/J

  • Este repositório GitHub contém os arquivos de configuração para o software Idea Maker para Ubuntu
    No repositório tem instruções de como importar as configurações para sua instalação
    https://github.com/verlab/.ideamaker
    O Idea Maker foi o selecionado entre os softwares livre para fatiamento em impressora 3D pois tivemos melhores resultados com o mesmo e maior flexibilidade nas configurações por parte (grupo) e/ou camada da peça.




Informações sobre a Impressora 3D do Verlab

modelo: Sethi AiP A3


Impressora 3D desenvolvida e fabricada pela Sethi3D.

  • Confeccionada em Acrílico de alta qualidade, disponível na cor Preto (Black Piano).
  • Conexão com computador através de interface USB.
  • Ajuste automático de altura (chave fim de curso com 3 pontos)
  • Área de impressão de 220mm x 210mm x 200mm - largura (eixo X) x profundidade (eixo Y) x altura (eixoZ)
  • Extrusor em acrílico com bico de Aço Inoxidável para maior durabilidade e desempenho.
  • Extrusor Temperatura Máxima: 245ºC
  • Mesa Temperatura Máxima: 150ºC
  • Diâmetro do Filamento: 1,75mm
  • G-code flavor: Repetier
  • Velocidade de impressão 60mm/s

Site do fabricante



Tutorial de uso da impressora


Manutenção da impressora

 Ligar aquecimento , por exemplo: ABS 235ºC, PLA 210ºC, PETG 240ºC, FLEX 230ºC.
 Extrusa um pouco do material manualmente
 Desliga o aquecimento e continua a extrusão até parar de sair o material (deve ser ~140ºC)
 Deixar o material descansando por cerca de uma hora
 Ajustar o extrusor para aquecer para 180ºC, as quando estiver em torno de 110ºC puxar o material para sair por inteiro, sem derreter todo material
 Se sair no formato do bico, vai trazer toda impureza que tinha no bico e vai estar limpo para aquecer para uando estiver na temperatura de ~



Software Freeware para Impressora 3D:



  • Idea Maker
    Já foi indicado pelos mais experientes em impressão 3D na equipe Verlab, mas atualmente o Ultimaker Cura está com melhores resultados de fatiamento e maior flexibilidade de configurações. Ele é mais recomendado que o repetier host
    https://www.raise3d.com/pages/download





Configurações da Impressora para Ultimaker Cura

  • Start Gcode
M82
G28
G90
G1 F210 Z5
G32 S1
G90
G92 E0
  • End Gcode
M104 S0
M140 S0
G1 X50 Y200 F4000
M84


  • Dimensões de impressão
    • x(Width) = 220mm
    • y(Depth) = 210mm
    • z(Height) = 200mm


  • Build Plate shape = rectangular


  • G-Code Flavor: Firmware Repetier v0.91


  • Printerhead Settings
    • X min = -40mm
    • Y min = -20mm
    • X max = 40mm
    • Y max = 40mm
    • Gantry Heigth = 15mm

Perfis de fatiamento (Slicer’s):

Testados e Usados pela Equipe Verlab/J

  • Este repositório GitHub contém os arquivos de configuração para o software Idea Maker para Ubuntu
    No repositóriotem instruções de como importar as configurações para sua instalação
    https://github.com/verlab/.ideamaker
    O Idea Maker foi selecionado denter os softwares livre para fatiamento em impressora 3D pois tivemos melhores resultados com o mesmo.


Configurações sugeridas pelo fabricante da impressora 3D

sugeridos pelo fabricante de filamentos


Calibração

Peças de Reposição para a Sethi AiP

Parâmetros Gerais de Diferentes Materiais

A tabela apresenta parâmetros para serem usados como referência. Alguns foram sugeridos pela experiência de pessoas da equipe e outros indicados por fabricantes de filamento.

Material Diâmetro Temperatura
do Extrusor (ºC) 		Temperatura
da Mesa (ºC) 		Velocidade
de Extrusão (mm/s) 		Caixa
da Impressora 		Fonte
PLA 1,75mm 200 a 220 <= 70 <= 150 Aberta Catálogo 3DLab
ABS Premium 1,75mm 220 a 240 100 a 120 <= 150 Fechada Catálogo 3DLab
Flexível 1,75mm 215 a 225 <= 60 10 a 50 Aberta Catálogo 3DLab
PETG 1,75mm 230 a 245 <= 70 <= 120 Indiferente Catálogo 3DLab
HIPS 1,75mm 220 a 240 100 a 120 <= 100 Aberta Catálogo 3DLab

Algumas Cores Disponíveis

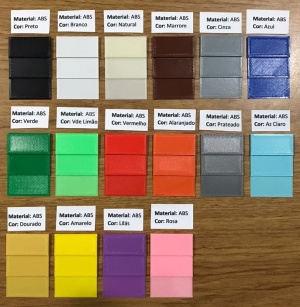

  • 3DLab Cores ABS

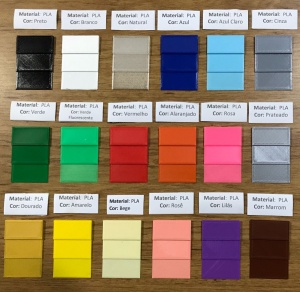

  • 3DLab Cores PLA

Dicas sobre impressão 3D:


Tipos de Materiais: ABS, PLA, PETG e etc

Resistência e qualidade da impressão 3D

Fornecedores de Filamento na Grande BH

  • 3D Fila - BH - MG

Tel: (31) 3417.6464
Vendas: vendas@3dfila.com.br
Suporte: suporte@3dfila.com.br
https://3dfila.com.br/


  • 3D Lab - Betim - MG

Tel: (31) 3594-4973 / (31) 97113-7028
email comercial: sergio@3dlab.com.br
geral: contato@3dlab.com.br
https://3dlab.com.br/produto/filamento-pla-para-impressora-3d/

Modelos 3D disponíveis na internet

https://3dfila.com.br/para-imprimir/

https://www.thingiverse.com/


G-Code Standard: utilizado nos firmwares de Impressora 3D e CNC

G-code (also RS-274), which has many variants, is the common name for the most widely used numerical control (NC) programming language. It is used mainly in computer-aided manufacturing to control automated machine tools. G-code is sometimes called G programming language, not to be confused with LabVIEW's G programming language.
 G-code is a language in which people tell computerized machine tools how to make something. The "how" is defined by g-code instructions provided to a machine controller (industrial computer) that tells the motors where to move, how fast to move, and what path to follow. The most common situation is that, within a machine tool, a cutting tool is moved according to these instructions through a toolpath and cuts away material to leave only the finished workpiece. The same concept also extends to noncutting tools such as forming or burnishing tools, photoplotting, additive methods such as 3D printing, and measuring instruments. https://en.wikipedia.org/wiki/G-code

Significado de cada tipo G-Code e respectiva interpretação pelo firmware da impressora 3D ReRap

http://reprap.org/wiki/G-code

Artigo sobre o padrão industrial G-Code (padrão MIST RS274NGC)

https://www.nist.gov/publications/nist-rs274ngc-interpreter-version-3?pub_id=823374
